6/4 cala to zapis ułamkowy równy 1,5 cala. Matematyczne przeliczenie (1,5 × 25,4 mm) daje 38,1 mm, jednak jest to tylko nominalny przelicznik, a nie rzeczywisty wymiar. W hydraulice oznacza to gwint rurowy G 1 1/2 według normy ISO 228. Jego faktyczna średnica zewnętrzna wynosi około 47,8 mm, podczas gdy rura stalowa DN40 ma na zewnątrz około 48,3 mm, a wewnątrz około 41,9 mm w serii średniej lub 40,3 mm w serii ciężkiej. Gwint charakteryzuje się skokiem 2,309 mm i 11 zwojami na cal. Dla porównania, gwint 5/4 cala (G 1 1/4) ma średnicę zewnętrzną 41,91 mm, co oznacza, że jest mniejszy o 5,89 mm.
Ile milimetrów to 6/4 cala?
6/4 cala to ułamkowy zapis liczby 1,5 cala, czyli 6 podzielone przez 4. Po przeliczeniu na milimetry, mnożąc przez 25,4 mm, otrzymujemy dokładnie 38,1 mm. Jednak warto pamiętać, że jest to jedynie nominalna wartość, a nie rzeczywisty wymiar danego elementu hydraulicznego.
W praktyce oznaczenie 6/4 cala odnosi się do gwintu rurowego o symbolu G 1 1/2, zgodnego z normą ISO 228. Jego rzeczywista średnica zewnętrzna wynosi około 47,8 mm, czyli jest większa o około 9,7 mm od prostego przeliczenia cali na milimetry. Dla porównania, stalowa rura o nominalnym rozmiarze DN40 ma jeszcze większą średnicę zewnętrzną, sięgającą około 48,3 mm. Dlatego, zamawiając złączki czy rury, nie warto traktować wyniku 1,5 cala pomnożonego przez 25,4 mm jako faktycznego wymiaru do mierzenia suwmiarką.
Jak inaczej można zapisać 6/4 cala?
Oznaczenie 6/4 cala jest równoważne zapisom takimi jak 1 i 1/2 cala, 1,5 cala czy w formie dziesiętnej . W systemie gwintów rurowych Whitwortha, zgodnie z normą ISO 228, ten rozmiar oznacza się jako G 1 1/2 dla gwintów walcowych lub R 1 1/2 w przypadku gwintów stożkowych, które spełniają normę EN 10226. W kontekście nominalnych wymiarów rur często spotykamy także symbol DN40, który odpowiada właśnie rozmiarowi 1 1/2 cala.
Wszystkie wymienione oznaczenia,
- 6/4,
- 1 1/2,
- 1,5,
- G 1 1/2,
- DN40 –
Odnoszą się do tego samego rozmiaru nominalnego. Warto jednak pamiętać, że żadne z nich nie określa bezpośrednio faktycznej średnicy rury wyrażonej w milimetrach.
Ile milimetrów ma 1 i 1/2 cala?
1 i 1/2 cala oznacza w liczbach 1,5 cala. Przeliczenie tej wartości za pomocą stałego przelicznika 1 cal = 25,4 mm daje nam dokładnie 38,1 mm (1,5 × 25,4 mm = 38,1 mm). To czysto matematyczna konwersja, która przydaje się na przykład podczas obliczeń długości czy wymiarów liniowych niezwiązanych z gwintami.
W kontekście hydrauliki i systemów rurowych jednak liczba 38,1 mm nie odzwierciedla faktycznej średnicy gwintu lub rury opisanej jako 1 1/2 cala. Jest to jedynie wartość wynikająca z prostego przeliczenia cali na milimetry. W praktyce rzeczywista średnica zewnętrzna gwintu rurowego G 1 1/2, zgodnie z normą ISO 228, sięga około 47,8 mm, to znacznie więcej niż wynika z podstawowych obliczeń.
| Temat | Najważniejsze informacje |
|---|---|
| Ile milimetrów to 6/4 cala? | 6/4 cala to 1,5 cala; nominalnie 38,1 mm (1,5 × 25,4), ale rzeczywista średnica gwintu G 1 1/2 (ISO 228) to około 47,8 mm; średnica rury DN40 wynosi około 48,3 mm. |
| Wymiary rury 6/4 cala w milimetrach | Średnica zewnętrzna rury: około 48,3 mm; grubość ścianki zależna od serii, średnia: ~3,2 mm, ciężka: ~4,0 mm; światło rury około 40,3-41,9 mm; gwint G 1 1/2 ma średnicę około 47,8 mm. |
| Jaki to gwint 6/4 cala? | Gwint Whitwortha w wariantach walcowym (G 1 1/2, ISO 228) i stożkowym (R 1 1/2, EN 10226); kąt zarysu 55°, 11 zwojów/cal, skok 2,309 mm; średnica zewnętrzna około 47,8 mm; gwinty G wymagają uszczelek, R uszczelniają się samoczynnie. |
| Rozmiar klucza do nakrętki 6/4 cala | Brak standardowego rozmiaru; kształt i producent wpływają na wymiar; najlepsze jest mierzenie nakrętki suwmiarką; często stosuje się klucz płaski, nastawny lub nastawny do rur. |
| Najlepsze uszczelnienie gwintu 6/4 cala | Gwint walcowy wymaga uszczelki; popularne metody to taśma PTFE lub pakuła konopna z pastą; w gazie ważne są aprobaty dla środków uszczelniających; przy uszczelkach płaskich gwint pełni rolę mechaniczną. |
| Różnice pomiędzy rurą 5/4 cala a 6/4 cala | Gwint G 1 1/4 ma średnicę 41,91 mm, G 1 1/2 ma 47,80 mm; rura 5/4 cala DN32 ma średnicę około 42,4 mm, 6/4 cala DN40, około 48,3 mm; 6/4 cala ma większą grubość ścianki i większe światło; ten sam skok gwintu 2,309 mm. |
| Ile cali to 42 mm? | 42 mm to około 1,654 cala (42 ÷ 25,4); wartość pośrednia, nie odpowiada standardowemu rozmiarowi gwintu; najbliżej rurze 5/4 cala (DN32) o średnicy 42,4 mm; standardowe rozmiary gwintów skokowe (1, 5/4, 6/4, 2). |
Jakie są wymiary rury 6/4 cala w milimetrach?
Rura oznaczona nominalnie jako 6/4 cala (1 1/2, DN40) ma, według norm dotyczących rur stalowych do gwintowania, zewnętrzną średnicę około 48,3 mm. Grubość jej ścianki różni się w zależności od serii produkcyjnej, w wersji średniej zazwyczaj wynosi około 3,2 mm. Po odjęciu podwójnej grubości ścianki od średnicy zewnętrznej uzyskujemy wewnętrzny przekrój rury wynoszący mniej więcej 41,9 mm.
W przypadku serii ciężkiej ścianka jest znacznie grubsza, blisko 4,0 mm, co przekłada się na mniejsze światło rury, około 40,3 mm. Natomiast gwint na końcach, standardowo wykonywany według normy ISO 228 z oznaczeniem G 1 1/2, posiada zewnętrzną średnicę około 47,8 mm, mierzoną na szczytach zwojów. Ta wartość różni się więc od wymiaru samej rury bez gwintu. Warto zauważyć, że wszystkie te parametry odbiegają od prostego przeliczenia 1,5 cala razy 25,4 mm, które daje liczbę 38,1 mm, ta wartość nie odpowiada jednak żadnemu rzeczywistemu wymiarowi rury.
Czy 6/4 cala w hydraulice to to samo co 1 i 1/2 cala?
Tak, rozmiary 6/4 cala i 1 i 1/2 cala to de facto ta sama wartość nominalna. Matematycznie ułamek 6/4 można uprościć do 3/2, czyli dokładnie 1,5 cala, co jest równoważne zapisowi 1 i 1/2 cala.
W katalogach i na elementach hydraulicznych oba te oznaczenia stosuje się na przemian. Obydwa odnoszą się do identycznego gwintu rurowego G 1 1/2, zgodnego z normą ISO 228 Różnica polega jedynie na sposobie przedstawienia ułamka, zamiast uproszczonego 3/2 lub liczby mieszanej 1 1/2 używa się 6/4. To jednak nie zmienia faktycznych wymiarów części.
Warto mieć na uwadze, że nominalny rozmiar 1 1/2 nie odpowiada rzeczywistej średnicy w milimetrach. Na przykład średnica gwintu wynosi około 47,8 mm, natomiast zewnętrzna średnica rury to około 48,3 mm.
Jaka jest średnica zewnętrzna gwintu 6/4 cala?
Średnica zewnętrzna gwintu rurowego oznaczonego jako 6/4 cala, czyli G 1 1/2 według normy ISO 228, wynosi dokładnie 47,80 mm. Ta wartość, mierzona po szczytach zwojów i nazywana średnicą wielką, jest potwierdzona przez tabele wymiarów gwintów Whitwortha, które wskazują zakres od 47,80 do 47,803 mm dla tego rozmiaru.
Co ciekawe, jest to aż o 9,7 mm więcej niż proste przeliczenie 1,5 cala × 25,4 mm, które daje 38,1 mm. Taka różnica wynika z tego, że oznaczenia calowe gwintów rurowych mają charakter nominalny, odnoszą się do średnicy wewnętrznej rury, a nie do rzeczywistego rozmiaru zewnętrznego gwintu. Skok gwintu wynosi 2,309 mm, co odpowiada 11 zwojom na cal. Jeśli dokonamy pomiaru suwmiarką na gotowym elemencie i otrzymamy wynik bliski 47,8 mm, można być pewnym, że mamy do czynienia z poprawnym gwintem G 1 1/2
Jaka jest średnica wewnętrzna rury stalowej 6/4 cala?
Średnica wewnętrzna stalowej rury o nominalnym rozmiarze 6/4 cala (DN40) różni się w zależności od grubości jej ścianki. W przypadku popularnej rury instalacyjnej średniej serii, która ma 48,3 mm średnicy zewnętrznej i ściankę o grubości 3,2 mm, wnętrze rurki ma około 41,9 mm średnicy.
Jeśli natomiast chodzi o rury z ciężkiej serii, wyposażone w grubszą ściankę, około 4,0 mm, ich średnica wewnętrzna jest mniejsza i wynosi około 40,3 mm. Ta zmiana wynika wyłącznie z różnic w grubości ścianek, ponieważ średnica zewnętrzna pozostaje taka sama, 48,3 mm. Warto podkreślić, że ta wewnętrzna średnica nie jest powiązana ze średnicą gwintu G 1 1/2, która ma wymiar 47,8 mm na zewnątrz, ani z matematycznym przeliczeniem 1,5 cala na 38,1 mm. Są to trzy odrębne wymiary, które opisują ten sam nominalny rozmiar 6/4
Jaki to gwint 6/4 cala?
Oznaczenie 6/4 cala w hydraulice i instalacjach odnosi się do gwintu rurowego Whitwortha, który występuje w dwóch wariantach:
- Walcowym, oznaczonym jako G 1 1/2,
- Stożkowym, oznaczonym jako R 1 1/2.
Te rodzaje gwintów regulują normyISO 228dla gwintów walcowych orazEN 10226dla stożkowych.Charakterystyczny dla tego gwintu jest kąt zarysu wynoszący 55°, a także 11 zwojów na cal oraz skok o długości 2,309 mm. Jego zewnętrzna średnica to około 47,8 mm, co jest istotne przy doborze elementów.
Różnice w uszczelnianiu gwintów:
- W przypadku gwintów G (walcowych) konieczne jest zastosowanie dodatkowych uszczelek, takich jak płaska uszczelka, aby zapewnić szczelność,
- Gwinty R (stożkowe) dzięki swojej konstrukcji mogą uszczelniać się samoczynnie poprzez docisk stożka.

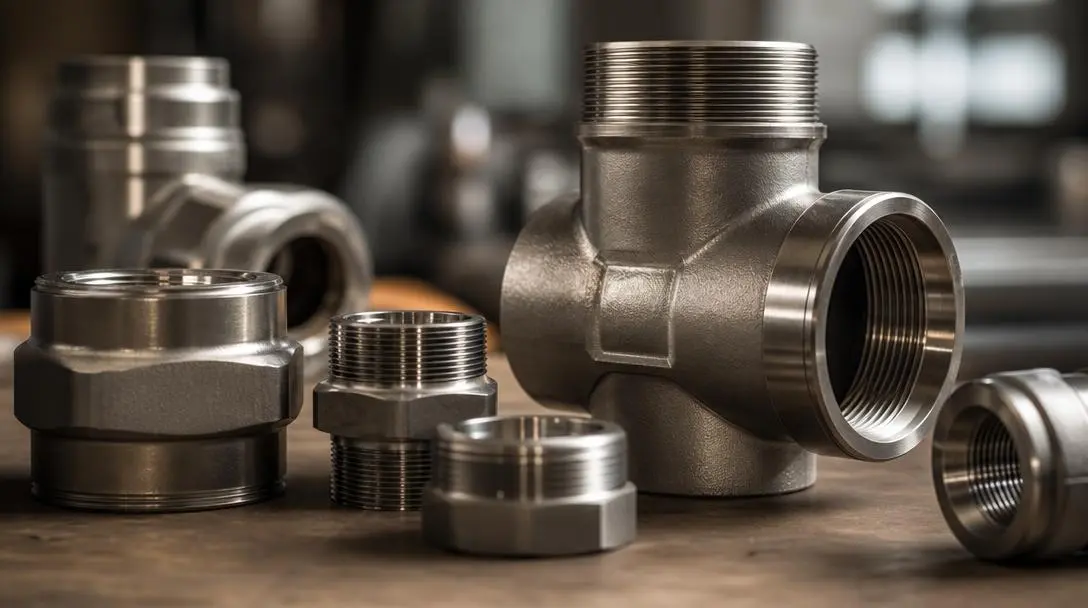

W praktyce hydraulicznej złączki o oznaczeniu 6/4 cala spotykamy w wersjach:
- G,
- R,
- Rp,
- Których wybór zależy od konkretnego zastosowania, czy to instalacje wodociągowe, gazowe czy systemy sprężonego powietrza.
Jakie są standardowe skoki gwintu dla wymiaru 6/4 cala?
Dla gwintu rurowego o wymiarze 6/4 cala (G 1 1/2 lub R 1 1/2) norma ISO 228 ustala jeden, wspólny skok wynoszący 2,309 mm, co odpowiada 11 zwojom na cal (11 TPI). Ten wymiar jest charakterystyczny dla większych gwintów calowych z grupy zaczynającej się od G 1, ponieważ norma przewiduje identyczny skok dla całej serii rozmiarów od 1 cala wzwyż. Kąt zarysu zwoju wynosi 55°, co stosuje się do gwintu Whitwortha, różniąc się od gwintów metrycznych, które mają kąt 60°.
Tak jednolity skok 11 zwojów na cal sprawia, że komponenty takie jak:
- Złączki,
- Nakrętki,
- Rury o wymiarze 6/4 cala,
- Pochodzące od różnych producentów,
- Mogą być ze sobą kompatybilne, pod warunkiem że wykonano je zgodnie z tą samą normą gwintu.
Jaki rozmiar klucza pasuje do nakrętki 6/4 cala?
Rozmiar klucza potrzebnego do nakrętki na złączce z gwintem 6/4 cala nie jest ściśle ustalony, jak ma to miejsce w przypadku śrub metrycznych. Wpływ na niego mają przede wszystkim kształt oraz producent danej złączki lub kształtki, a nie sama średnica gwintu G 1 1/2. W codziennej pracy w warsztacie najczęściej wybiera się klucze płaskie lub nastawne, dopasowując je indywidualnie do konkretnego elementu. Nie istnieje ogólnie obowiązująca tabela, która przypisywałaby konkretny rozmiar klucza do wielkości gwintu.
Najpewniejszym rozwiązaniem jest zmierzenie szerokości nakrętki przy pomocy suwmiarki lub innego narzędzia pomiarowego. Ten sam nominalny gwint 6/4 cala może występować na nakrętkach o różnej wielkości sześciokąta, co zależy od materiału i konkretnego producenta. W przypadku rur gwintowanych 6/4 cala częściej stosuje się klucz nastawny do rur, który obejmuje okrągłą powierzchnię rury, zamiast klucza płaskiego do sześciokątnych nakrętek. Dzięki temu narzędzie lepiej dopasowuje się do elementu i ułatwia pracę.
Jakie uszczelnienie najlepiej zabezpiecza gwint 6/4 cala?
Gwint 6/4 cala, znany również jako G 1 1/2 zgodnie z normą ISO 228, to gwint walcowy, który jednak sam w sobie nie gwarantuje szczelności. Aby zapobiec wyciekom, konieczne jest dodatkowe uszczelnienie na powierzchniach czołowych lub wypełnienie przestrzeni między zwojami gwintu.
Najpopularniejszym rozwiązaniem jest użycie taśmy teflonowej (PTFE), którą owija się wokół zewnętrznych zwojów gwintu. Alternatywnie można zastosować pakułę konopną nasączoną pastą uszczelniającą. Oba sposoby skutecznie eliminują luzy pomiędzy gwintem walcowym a jego elementem współpracującym.
W instalacjach gazowych warto korzystać z past i taśm posiadających aprobatę do stosowania przy mediach palnych. Nie wszystkie środki uszczelniające są bowiem bezpieczne w kontakcie z gazem.
W przypadku złączek wyposażonych w uszczelkę płaską, wykonaną na przykład z gumy, fibry czy miedzi, szczelność zapewnia właśnie ta uszczelka, która jest mocno dociskana na powierzchni czołowej. Tutaj gwint pełni jedynie rolę mechaniczną, utrzymując połączenie na miejscu.
Czym się różni rura 5/4 cala od rury 6/4 cala?
Rura o wymiarze 5/4 cala (1 1/4, G 1 1/4) różni się od rury 6/4 cala (1 1/2, G 1 1/2) przede wszystkim nominalnym rozmiarem oraz faktyczną średnicą gwintu i otworu przepływowego. Gwint G 1 1/4 charakteryzuje się zewnętrzną średnicą wynoszącą 41,91 mm, podczas gdy gwint G 1 1/2 ma średnicę 47,80 mm, co stanowi różnicę niemal 6 mm na korzyść większej rury.
Jeśli chodzi o same rury stalowe:
- Rura 5/4 cala (DN32) ma około 42,4 mm średnicy zewnętrznej,
- Rura 6/4 cala (DN40) mierzy około 48,3 mm,
- Model 6/4 cala wyróżnia się większą grubością oraz szerszym przelotem wewnętrznym.
Obie rury mają identyczny skok gwintu, który wynosi 2,309 mm i odpowiada 11 zwojom na cal. Różnią się więc wyłącznie średnicą, natomiast profil gwintu pozostaje taki sam. W praktyce instalacyjnej rura 6/4 cala znajduje zastosowanie wszędzie tam, gdzie konieczne jest zapewnienie większego przepływu medium niż przy użyciu mniejszego rozmiaru 5/4 cala.
Ile milimetrów ma gwint 5/4 cala?
Gwint 5/4 cala, znany również jako G 1 1/4 zgodnie z normą ISO 228, charakteryzuje się rzeczywistą średnicą zewnętrzną wynoszącą 41,91 mm. Potwierdzają to niezależne tabele wymiarów gwintów rurowych Whitwortha, oparte na tej samej normie.
Warto zauważyć, że ta wartość różni się znacząco od prostego przeliczenia 1,25 cala na milimetry (1,25 x 25,4 mm = 31,75 mm), które nie oddaje rzeczywistej średnicy. Dodatkowo, gwint G 1 1/4 posiada taki sam skok jak gwint G 1 1/2, wynosi on 2,309 mm przy 11 zwojach na cal, a jedyną różnicą między nimi jest średnica zewnętrzna.
Ile cali to 42 mm?
42 mm przeliczone na cale przy pomocy stałego współczynnika, gdzie 1 cal odpowiada 25,4 mm, daje wartość około 1,654 cala (42 ÷ 25,4 = 1,654). To wynik pośredni, który nie pokrywa się dokładnie z żadnym standardowym rozmiarem gwintu rurowego ani śruby w calach.
Jeśli spojrzymy na tabele rur stalowych, najbliższym odpowiednikiem jest średnica zewnętrzna rury o nominalnym rozmiarze 5/4 cala (DN32), która wynosi około 42,4 mm. Choć są to wartości zbliżone, to jednak nie identyczne z 42 mm.
Warto mieć na uwadze, że samo przeliczenie matematyczne (1,654 cala) nie odpowiada żadnemu standardowemu oznaczeniu calowemu stosowanemu w hydraulice, gdzie rozmiary zwiększają się skokowo, na przykład:
- 1,
- 5/4,
- 6/4,
- 2, a nie w sposób ciągły.
Jak poprawnie przeliczać cale hydrauliczne na milimetry?
Poprawne przeliczenie cali hydraulicznych na milimetry wymaga uwzględnienia dwóch aspektów. Po pierwsze, mamy do czynienia z matematycznym przeliczeniem, na przykład 1,5 cala pomnożone przez 25,4 mm daje 38,1 mm. Po drugie, istnieje rzeczywisty wymiar gwintu lub rury przypisany do konkretnego oznaczenia nominalnego, który znajdziemy wyłącznie w specjalistycznych normach, takich jak ISO 228 czy EN 10255 Oznaczenia calowe w hydraulice, takie jak 1/2, 3/4 czy 6/4 cala, mają charakter umowny i pochodzą z historycznego, przybliżonego wymiaru przepływu rury, a nie od jej faktycznej średnicy zewnętrznej lub wewnętrznej.
W związku z tym podczas wyboru odpowiednich złączek, uszczelek czy gwintów nie można po prostu pomnożyć liczby cali przez 25,4 i traktować tego wyniku jako dokładnego wymiaru do pomiaru suwmiarką. Niezbędne jest korzystanie z tabel gwintów rurowych typu G/R lub tabel oznaczeń średnic rur stalowych DN, które precyzyjnie określają rzeczywiste wymiary. Proste przeliczenie przez 25,4 mm jest prawidłowe jedynie w przypadku wymiarów liniowych niezwiązanych z nominalnym oznaczeniem gwintu, takich jak długości elementów czy rozstawy mierzone w calach.
Jaka jest zasada przeliczania cali na milimetry?
Przeliczanie cali na milimetry opiera się na stałej wartości: 1 cal to 25,4 mm. Wystarczy więc pomnożyć dowolną liczbę cali przez ten współczynnik, aby otrzymać wymiar w milimetrach. Przykładowo:
- 2 cale to 2 razy 25,4 mm, co daje 50,8 mm,
- 0,5 cala to połowa z 25,4 mm, czyli 12,7 mm.
Ta metoda sprawdza się idealnie przy konwersji długości. Jednak w przypadku hydrauliki i instalacji rurowych, gdzie pojawiają się oznaczenia calowe takie jak 1/2, 6/4 czy 2, wartości te mają charakter nominalny. Oznacza to, że zwykłe mnożenie nie odzwierciedli faktycznej średnicy gwintu lub rury. W takich sytuacjach konieczne jest skorzystanie z tabel norm ISO 228 bądź EN 10255, które podają precyzyjne wymiary.
Ile milimetrów przypada na jeden cal?
Na jeden cal przypada dokładnie 25,4 milimetra, to ustalony i powszechnie stosowany współczynnik przeliczeniowy, który łączy system metryczny z calowym. Ta wartość jest podstawą wszelkich konwersji długości między tymi jednostkami, niezależnie od dziedziny, w której się je wykorzystuje.
W hydraulice ten współczynnik służy do przeliczania wymiarów liniowych. Jednak nie należy go używać bezpośrednio do nominalnych oznaczeń gwintów rurowych, takich jak 1/2 czy 6/4, ponieważ te określenia odnoszą się do umownych rozmiarów, a nie faktycznej średnicy zmierzonej w calach.
Jak zmierzyć rozmiar gwintu rury suwmiarką?

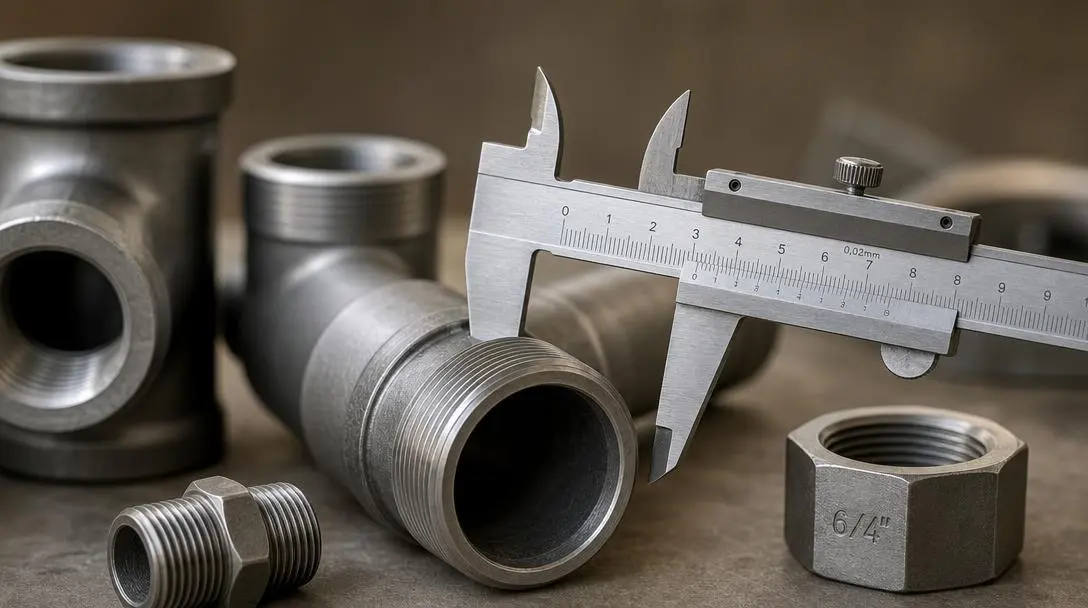

Rozmiar gwintu rury najlepiej określić za pomocą suwmiarki, mierząc rzeczywistą średnicę zewnętrzną w przypadku gwintu zewnętrznego lub średnicę wewnętrzną, gdy mamy do czynienia z gwintem wewnętrznym. Następnie warto zestawić uzyskany wynik z danymi zawartymi w tabeli wymiarów gwintów rurowych G/R według normy ISO 228, zamiast polegać wyłącznie na prostym przeliczeniu cali na milimetry.
Przy pomiarze gwintu zewnętrznego należy skupić się na średnicy wyznaczonej po szczytach zwojów. Przykładowo, jeśli zmierzona wartość wynosi około 47,8 mm, oznacza to gwint G 1 1/2 (6/4 cala), natomiast wynik bliski 41,9 mm wskazuje na gwint G 1 1/4 (5/4 cala). Dobrze jest także sprawdzić liczbę zwojów przypadających na odcinek jednego cala (25,4 mm) za pomocą suwmiarki lub linijki. Dzięki temu można ustalić skok gwintu i porównać go z normowanymi wartościami, na przykład 11 zwojów na cal dla gwintów powyżej 1 cala.
Sam pomiar nominalnej średnicy rury bez uwzględnienia gwintu nie pozwala na jednoznaczną identyfikację. To właśnie dokładne zmierzenie gwintu decyduje o kompatybilności złączki, a nie rozmiar calowy podany na etykiecie produktu.
